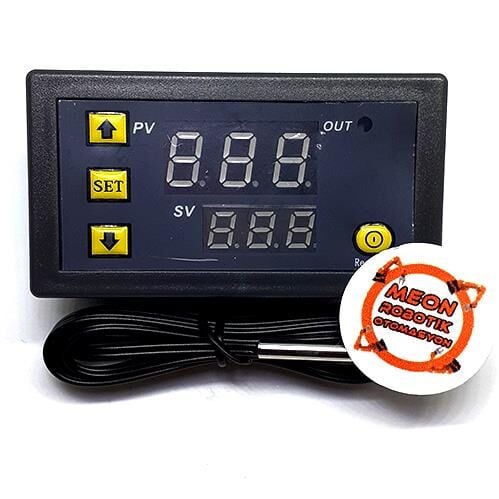

220V AC Dijital sıcaklık kontrol cihazı LED Ekran Termostat W3230
Sıcaklık kontrol cihazı Mini.
Daha iyi okunabilirlik için net LED ekran ile.
Geniş sıcaklık ölçüm aralığı.
Isıtma veya soğutma kontrolü.
Tüm parametreler ayarı kısa devreden sonra kaydedilebilir.
Röle çıkışı.
Yüksek kontrol hassasiyeti 0.1 santigrat
dondurucu, su tankları, buzdolabı için kullanılabilir,
Endüstriyel chiller, vapur, endüstriyel ekipman ve diğer
Sıcaklık kontrollü sistem.
Güç kaynağı: 110-220VAC
Sıcaklık kontrol aralığı:-55 ° C-120 ° C
Çözünürlük oranı: 0.1 ° c (-9.9-99.9); 1 ° c (diğer aralık)
Görüntüleme rengi: kırmızı/mavi
Ölçüm doğruluğu: ± 0. 1 ° c
Kontrol doğruluğu: 0.1 ° c
Sensör: NTC10K su geçirmez sensör
Çıkış: röle kontak kapasitesi 10A/220 V/20A 12 V
Çevre gereksinimleri:-10-60 ° c, nem 20%-85% RH
Boyut: 79mm * 43mm * 26mm
110 V-220 V tel bağlantısı
P0-P5
| Kod |
Fonksiyon |
Aralığı ayarla |
Varsayılan |
| P0 |
Isıtma/soğutma |
H/C |
C |
| P1 |
Dönüş farkı |
0.1-30 |
2.0 |
| P2 |
Manimum sınırlarını ayarlama |
120 |
120 |
| P3 |
Limitleri minimumda ayarlama |
-55 |
-55 |
| P4 |
Sıcaklık. Düzeltme |
-10-10 |
0 |
| P5 |
Gecikme başlangıç |
0-10 dk |
0 |
Talimatlar:
Güç kaynağını ve ekipmanı denetleyiciye güç kaynağı ‘e bağlayın. Şu anda, ölçüm sıcaklığı olarak görüntülenir. Bir kez SET basın, ekran sıcaklığı yanıp söner, istenilen sıcaklığı ayarlamak için + tuşuna basın (hızlı bir şekilde yükseltmek ve düşürmek için + tuşuna basın) bitirdikten sonra, dönüşü onaylamak için set tuşuna basın. Şu anda kontrolör, ayara göre röle açma/kapama işlemini otomatik olarak gerçekleştirir! Termostatın çıkışı, çeşitli yüksek güçlü yükleri karşılayan 20A röledir. Kontrol devresi bağlandığında, termostat çalıştırılabilir. Şu anda ekran ortam sıcaklığını gösterir.
Meon Robotik Otomasyon
Gösterge ışığı, dijital tüp durumu açıklaması
Gösterge ışığı: yanıp sönen, soğutma veya ısıtma başlangıç gecikmesini gösterir, her zaman açık röle kapalı olduğunu gösterir
Dijital tüp: ekran LL sensör açık devre, sensörü bağlamak için talimatları takip edin; Ekran HH ölçüm aralığından çıktı, termostat röleyi zorla açacak; ekran — yüksek sıcaklık alarmı için
Parametre fonksiyon açıklaması
Ana menü ayarlarına girmek için 5 saniye boyunca sete basın ve basılı tutun, P0…P6 geçmek için + tuşuna basın, uzun basın seti veya düğme eylemi olmadan 10 saniye, kontrolör otomatik olarak dönüşü onaylar.
Meon Robotik Otomasyon
P0 soğutma ve ısıtma modu
Basın ve P0 görüntülemek için 5 saniye için SET tutun, çalışma modunu ayarlamak için bir kez basın, basın +-geçmek için [H ısıtma modu] [C soğutma modu] dönmek için bir kez basın, düğme eylem kontrolörü olmadan uzun basın seti veya 10 saniye otomatik olarak onaylayın.
Soğutma modunda: sıcaklık ölçüm değeri ? sıcaklık ayar noktası olduğunda, soğutma rölesi kapalı ve buzdolabı başlatılır; sıcaklık ölçüm değeri ? sıcaklık ayar noktası-dönüş farkı olduğunda, soğutma rölesi kapatılır ve buzdolabı kapatılır.
Isıtma modunda: sıcaklık ölçüm değeri ? sıcaklık ayar noktası olduğunda, ısıtma rölesi çeker ve ısıtıcı başlar; Sıcaklık ölçüm değeri temperature sıcaklık ayar noktası + histerezis, isıtma rölesi kapalı ve ısıtıcı kapalı.
P1 histerezis ayarı
Basın ve P0 görüntülemek için 5 saniye SET tutun, basın +-P1 geçmek için, farkı iade etmek için bir kez SET basın, basın +-farkı ayarlamak için 0.1-15, tamamlandıktan sonra bir kez SET basın, uzun basın seti veya düğme olmadan 10 saniye hareket kontrolörü otomatik olarak tamamlanmayı onaylar.
Soğutma modunda: sıcaklık ölçüm değeri ? ayarlanan değer, röle kapalı olduğunda, buzdolabı başlar; Sıcaklık ölçüm değeri ayarlanan değer-fark değeri, röle kapalı ve buzdolabı kapalı.
Örneğin, ortam 30 ° c ise, set değeri 25 ° c’dir ve histerezis 2 ° c’ye ayarlanır. Güç açıldıktan sonra, röle başlamak için buzdolabını kapatır. Soğutma 23 ° c’ye ulaştığında, röle buzdolabını kapatır ve buzdolabı kapanır. Açık sıcaklık yükselmeye başlar. 25 ° c’lik set değerine yükseldiğinde, röle buzdolabını tekrar kapatır, bu nedenle tekrarlanan çevrim kontrol sıcaklığı 25 ° c’den yüksek değildir.
Isıtma modunda: sıcaklık ölçüm değeri ayarlanan değer, röle çeker ve ısıtıcı başlar; Sıcaklık ölçüm değeri ayarlanan değer + fark değeri, röle kapalı ve ısıtıcı kapalı.
Örneğin, ortam 10 ° c ise, set değeri 25 ° c’dir ve histerezis 2 ° c’ye ayarlanır. Güç açıldıktan sonra, röle başlamak için ısıtıcıyı kapatır. 27 ° c’ye ısıtıldığında, röle ısıtıcıyı kapatır ve ısıtıcı kapanır. Sıcaklık azalmaya başlar. 25 ° c’lik set değerine düştüğünde, röle tekrar başlamak için ısıtıcıyı kapatır, böylece tekrarlanan çevrim kontrol sıcaklığı 25 ° c’den düşük değildir.
P2 maksimum sıcaklık ayarı üst limit
Başkalarının yanlış anlaşılmasından dolayı sıcaklığı çok yüksek ayarlama tehlikesinden kaçınmak için termostat en yüksek ayar üst limit fonksiyonuna sahiptir. Termostat tarafından kontrol edilen en yüksek sıcaklık ayar noktasının ayar aralığını sınırlar.
Basın ve 5 saniye için SET tutun P0 görüntülemek için, basın +-P2 geçmek için, üst sınırı ayarlamak için bir kez SET basın, basın +-en yüksek ayarlanabilir sıcaklığı ayarlamak için, maksimum değer 110, tamamlandıktan sonra bir kez basın, Basın seti veya 10 ikinci düğme değil preslenmiş ve kontrol otomatik onaylar en tamamlama.
Örneğin: 60 sıcaklık ayar noktasına ayarlanmış sadece 60 ° c’ye ayarlanabilir. Sıcaklık ayar noktası genişletilecekse, üst limit ayar değerinin ilk olarak ayarlanması gerekir.
P3 düşük sıcaklık ayarı düşük limit
Başkalarının yanlış anlaşılmasından kaynaklanan buz tıkanıklığından kaçınmak için, sıcaklık kontrol cihazı en düşük ayar üst ve alt limit fonksiyonlarına sahiptir. Termostat tarafından kontrol edilen en düşük sıcaklık ayar noktasının ayar aralığını sınırlar.
Basın ve P0 görüntülemek için 5 saniye için SET tutun, p3’e geçmek için + tuşuna basın, minimum alt sınırı ayarlamak için bir kez basın, en düşük ayarlanabilir sıcaklığı ayarlamak için + tuşuna basın, en düşük değer-50, tamamlandıktan sonra bir kez basın, SET veya denetleyiciye basın, 10 saniye boyunca bir düğme eylemi olmadan tamamlanmayı otomatik olarak doğrular.
Örneğin: 2 sıcaklık ayar noktasına ayarlanmış sadece en az 2 ° c’ye ayarlanabilir. Sıcaklık ayar noktası daha düşük genişletilecekse, alt limit ayar değerinin ilk olarak ayarlanması gerekir.
P4 sıcaklık düzeltme
Ölçülen sıcaklık standart sıcaklıktan saptığında veya kullanıcının donanımının özel ihtiyaçları nedeniyle, bu işlev düzeltme için kullanılabilir. Düzeltilmiş sıcaklık = düzeltmeden önce sıcaklık + düzeltme değeri geçerli aralık-7.0 ~ 7.0.
Basın ve P0 görüntülemek için 5 saniye için SET tutun, basın +-P4 geçmek için, düzeltmek için bir kez basın, basın +-düzeltme değerini ayarlamak için, tamamlandıktan sonra bir kez SET basın, düğme eylem kontrolörü olmadan uzun basın seti veya 10 saniye otomatik olarak tamamlanmayı onaylar.
Örneğin, normal ekran 25 derece; Ne zaman sıcaklık düzeltilmiş 0, görüntüler 25 derece; Ne zaman sıcaklık düzeltilmiş 1.5, gösterir 26.5 derece; sıcaklık-1.5 ‘e düzeltildiğinde, % 23.5 gösterir.
P5 gecikme başlangıç zamanı (birim: dakika)
Buzdolabı veya ısıtıcı bir gecikme ile çalışırken, cihazın ömrünü korumak için gecikme fonksiyonu açılabilir.
Basın ve P0 görüntülemek için 5 saniye için SET tutun, basın +-P5 geçmek için, gecikme başlangıç zamanı birimi ayarlamak için bir kez basın dakika, 0-10 dakika ayarlamak için + tuşuna basın, tamamlandıktan sonra dönmek için set tuşuna basın, uzun basın seti veya 10 saniye hiçbir düğme eylem kontrolörü otomatik olarak tamamlanmayı onaylar
Soğutma modunda: güç ilk kez açıldığında, mevcut sıcaklık set set değeri ise, buzdolabı hemen soğumaya başlamayacak, ve ayarlanan gecikme süresinden sonra çalışması gerekiyor.
Isıtma modunda: güç ilk kez açıldığında, mevcut sıcaklık ve ayarlanan değer ise, ısıtıcı hemen ısınmaya başlamaz, ve ayarlanan gecikme süresinden sonra çalışması gerekiyor.
Chiller, soğutucu veya ısıtıcının iki başlangıcı arasındaki kesinti, gecikme başlangıç süresinin ayar değerinden daha büyük olduğunda hemen başlar.
Buzdolabı veya ısıtıcının iki başlangıcı arasındaki durdurma aralığı, gecikme başlangıç süresinin ayar değerinden daha azdır. Cihaz, çalışmadan sonra ayarlanan gecikme süresini yeniden başlattıktan sonra başlayabilir. Gecikme süresi kapatma anından hesaplanır.
Örneğin, soğutma durumunda ayar gecikmesi 5 dakikadır, soğutma cihazı güç açıldıktan sonra gecikmeye başlar ve buzdolabı 5 dakika sonra açılır. Gerekli sıcaklığa ulaşıldığında, bir sonraki soğutma başlangıç zamanlaması tamamlandığında buzdolabı durur ve zamanlama başlar. Çalışma, bitmemiş zamanlama, zamanlayıcının çalışmasını beklemelidir, LED göstergesi gecikme sırasında yanıp söner.
Ne zaman gecikmesi ayarlanır 0, eşittir kapalı gecikme fonksiyonu.
Ayarlar nasıl kaydedilir
Set verilerini kaydetmek istiyorsanız, sıcaklık ayarlandığında ve güç kapalıyken P7 ayarlayın. Bu durumda, güç kapatıldığında son ayar tutulacaktır.
Sıfırla
Bazı insan nedenlerinden dolayı, termostatın iç ayarı kafa karıştırıcıdır. Zamanı ayarlamak çok zaman alır. Bu durumda, fabrika ayarlarını geri yüklemek için bu işlevi kullanabilirsiniz. Kapalı durumda, + ve düğmelerini aynı anda basılı tutun., sonra güç açın, yukarıdaki tüm parametreler fabrika ayarlarına geri yüklenir.
