DDCS V4.1 4 Eksen Cnc Kontrol Ünitesi + El Çarkı

Step ve servo sistemleri için DDCS V4.1 3 ~ 4 eksenleri bağımsız hareket kontrolü, yazılım ve donanım üzerinde DDCS V3.1 yükseltilmiştir

DDCS V4.1 kısa teknik özellikler:

1) 18 fotoelektrik izole dijital giriş, 3 fotoelektrik izole dijital çıkış;
2) mil Analog mil (0 ~ 10V) ve ayrıca Servo mili olarak yapılandırılabilir;
3) 3-4 eksen motor kontrolü. Opsiyonel için diferansiyel mod ve çift darbe modu çıkış sinyali, maksimum enterpolasyon darbe çıkış frekansı 500Khz/eksen, 2-4 eksen doğrusal enterpolasyon, herhangi bir 2 eksen dairesel enterpolasyon;
4) ARM9 ana kontrol çipi, FPGA çekirdek algoritma çipi;
5) 7 inç TFT ekran, boyut 1024x600 piksel, çözünürlük: 72 piksel/inç, 17 işlem tuşu;
6) IO portu için güç kaynağı 24VDC, minimum akım 0.5A, kontrolör sistemi için güç kaynağı da 24VDC, minimum akım 0.5A olduğunu. Kontrolörün düzgün çalışması için her iki güce de ihtiyacı vardır;
7) G kodu dosya girişi için USB bellek disk desteği; Dosyaları bilgisayar ve DDCS V4.1 denetleyicisi arasında Ethernet iletişimi ile aktarabilir, g-kod dosyasının boyutu sınırlı değildir;
8) standart g-kodu ile uyumlu, ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 ve benzeri gibi popüler CAD/CAM yazılımını destekler;
9) destek standart MPG;
10) “kesme” (el çarkı kılavuzlama) fonksiyonunun destek fonksiyonu;
11) her eksen için destek dürtmek fonksiyonu (sürekli, adım, tanımlanmış mesafe), müşteri mesafeyi tanımlayabilir;
12) destek şamandıra probu, düzeltme probu, Vertex probu ve takım uzunluğu ölçümü;
13) hızlı bir şekilde hat ve en yakın pozisyonu belirtmek için gidin çalışmasını destekleyin;
14) destek dizisi işleme, sıra işleme, freze düzlemi işleme ve freze silindirik işleme;
15) XYZA ekseni için önyargı desteği ve önyargı mesafesini tanımlayabilir;
16) destek duraklama noktası, güç kesme kurtarma kesme noktası ve yüklü kesme noktası; Ve destek belirli hat ve en yakın hattan başlar;
17) birden fazla başlangıç noktası işlemini destekleyin, kullanıcılar bir başlangıç noktası oluşturabilir ve yükleyebilir;
18) destek X ve Y ekseni için orta bulmak;
19) simülasyon fonksiyonunu geliştirdi. Simülasyon sırasında, programlama yolunun beklentileri karşılayıp karşılamadığını ve yumuşak limitleri kontrol edip etmediğini kontrol edebilirsiniz. Simülasyon sırasında, duraklatılabilir ve başlangıç tuşuna tekrar bastığınızda, sistem duraklama kesme noktasından simüle etmeye devam edecektir;
20) köle X, köle Y veya köle Z, ana eksenlerde iki bağımsız motorlu portal makinesi için;
21) şimdi İngilizce ve çince dil mevcuttur. Sistem ayrıca uluslararası kodlamayı da destekliyor, neredeyse tüm dilleri destekliyor, kullanıcılar kendi dillerini kontrol sistemine ekleyebilir;
22) DDCS V4.1 sadece NPN tipi sınırlı anahtarı destekler;
23) 2 USB portu ve 1 Ethernet portu ile;
24) DDCS V4.1 denetleyicisinde Polar koordinat programlama komutları, rotasyon komutları ve tamamlanmış yarıçap tazminat komutları eklendi;
25) profil doğruluk konfigürasyonunu işleyerek hareket algoritmasını yükseltir, kısa çizgi segmentleri daha düzgün çalışan uzun bir g-kodu programı yapar;
26) ne kadar büyük bir program dosyası olursa olsun, sistem belirtilen hattan başlamanın işlevini hızlı bir şekilde aktif hale getirebilir ve birkaç saniye içinde en yakın noktadan başlayabilir;
27) sürücü alarmı giriş portlarını ekledi ve port numarasını yapılandırabilir. İstediğiniz gibi (ddcs-expert ile aynı);
28) bir eksen için sınırsız rotasyon için iyi olan bir eksen için döngü kodlayıcı eklendi;
29) analiz istemi için pencereyi ekledi;
30) e-stop sırasında hızlanma ile ilgili parametreleri arttırdı, makineyi yüksek hızda durdurduğunda durarak çarpışmayı önlemek için ilgili parametreleri düzenleyin ve sistem düzgün bir şekilde durdurabilir, bu, pozisyon kaybı olmadığı anlamına gelir;
31) sistem FPGA, hız/hızlanma için daha yüksek çözünürlüğe sahip 32 bit hız jeneratörü gösterdi, daha yüksek konumlandırma doğruluğu anlamına gelir;
32) destek 4 çeşit operasyon hakları: ziyaretçi, operatör, yönetici, süper yönetici.

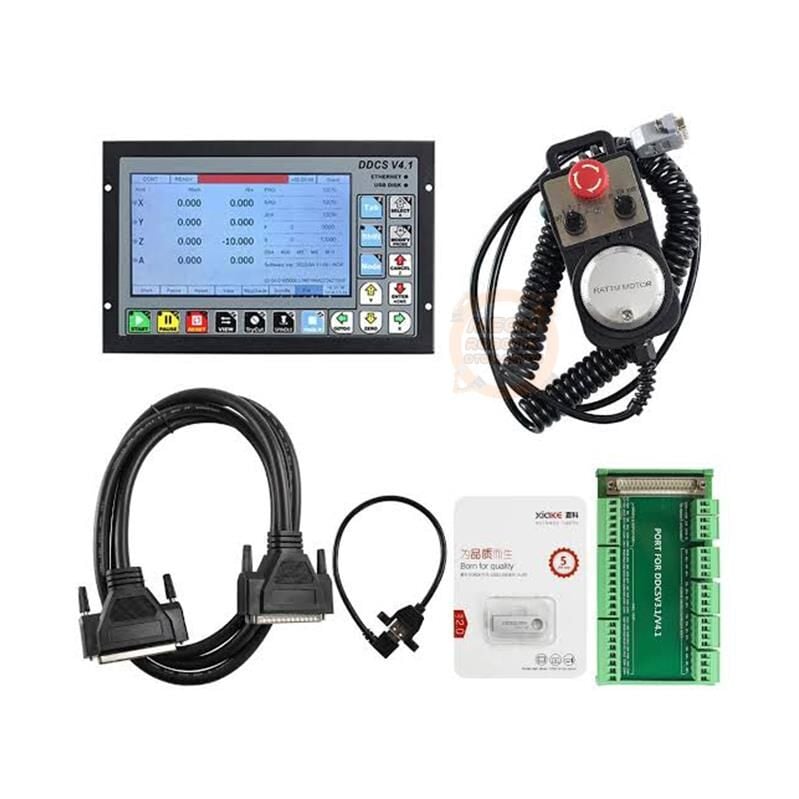

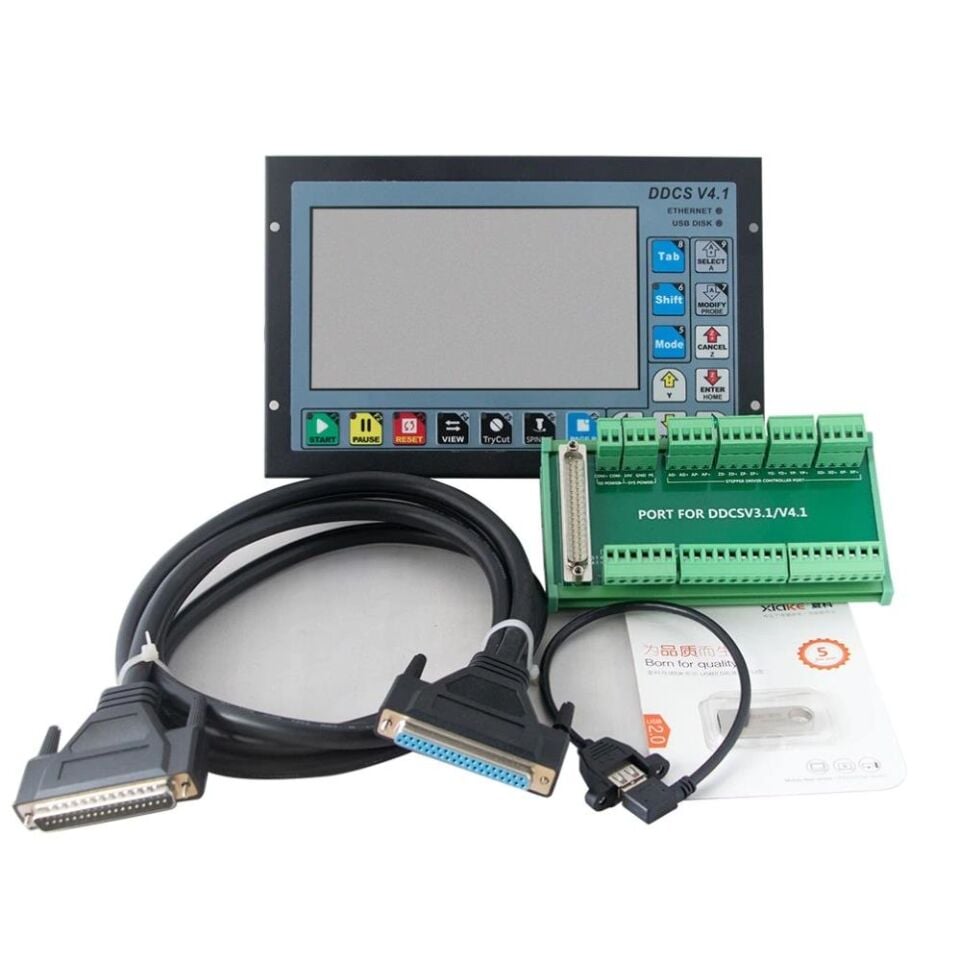

Paket içeriği

1 × DDCSV4.1 CNC çevrimdışı denetleyici (isteğe bağlı 3/4 eksen)

1 x DB37 kablo 2 metre, (kontrolör arasındaki kablolama için)

1 x kablolama terminal kartı (DDCS V4.1 ve DDCS V3.1 için

1x4GB USB flash sürücü ve USB uzatma kablosu 29cm

MPG bağlantısı için 1 x DB-15 erkek fiş

1x4 eksenMPG el çarkı

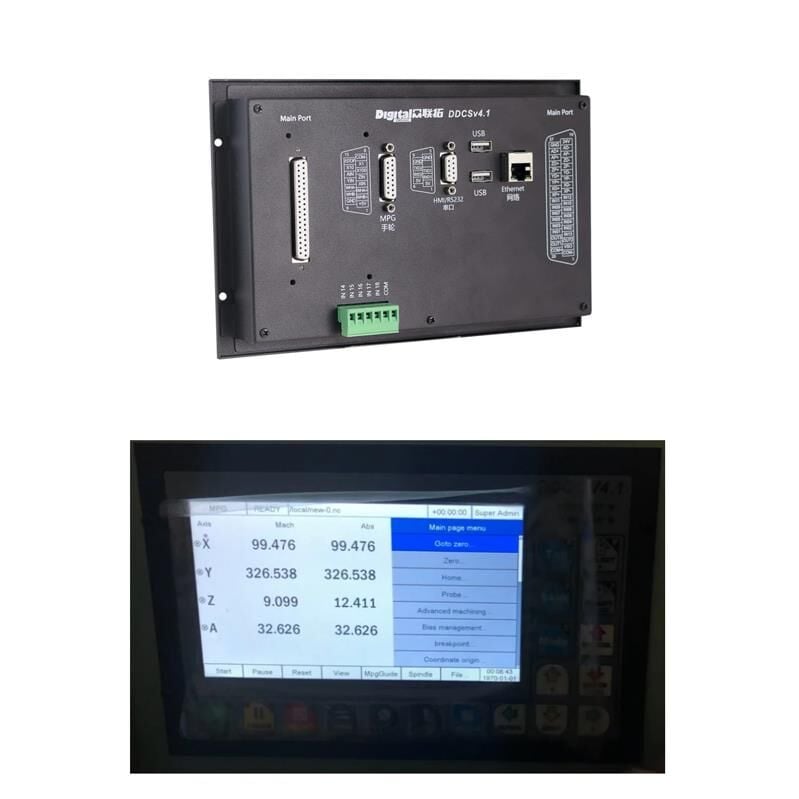

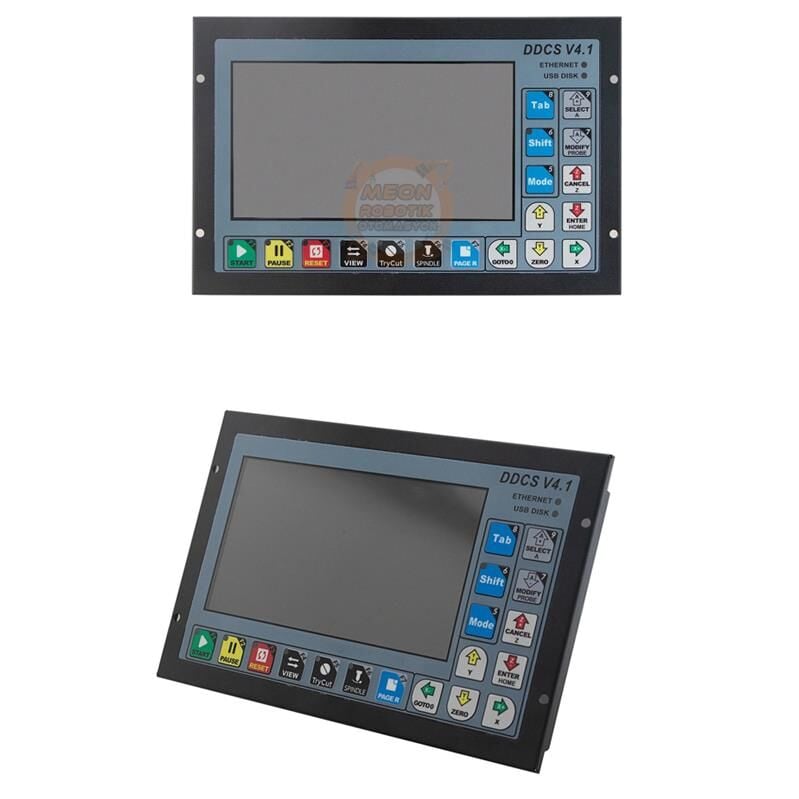

DDCS V4.1, küçük bir kontrol kutusu veya kontrol kabini penceresine sığabilen küçük bir kutudur. Dört kilitleme kancası bu denetleyiciyi çerçeveden sabitler. 7 "TFT ekran ve 17 işlem tuşu mevcuttur.

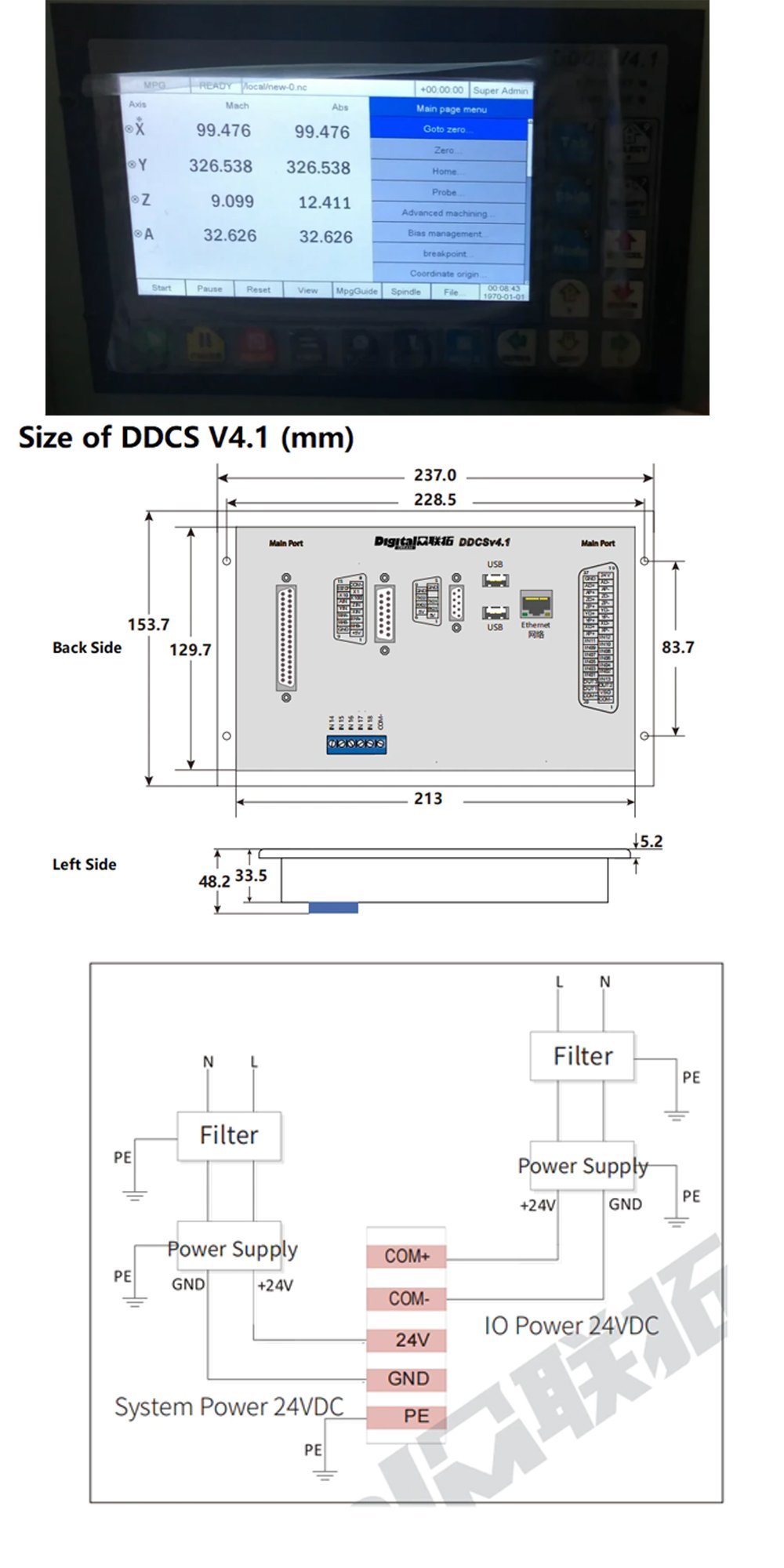

DDCS V4.1 boyutu aşağıdaki örnek resim mevcuttur.

DDCS V4.1 Kurulum dosyası için  tıklayınız.

DDCS V4.1 Yazılım dosyası için   tıklayınız.

Güç kaynağı :

Kontrolörün iki güç kaynağına ihtiyacı vardır: COM + ve COM-giriş/çıkış portu ve MPG, 24V ve GND için güç giriş portlarıdır.Lütfen unutmayın, sadece iki güç kaynağı doğru bağlandığında kontrolör düzgün çalışabilir.

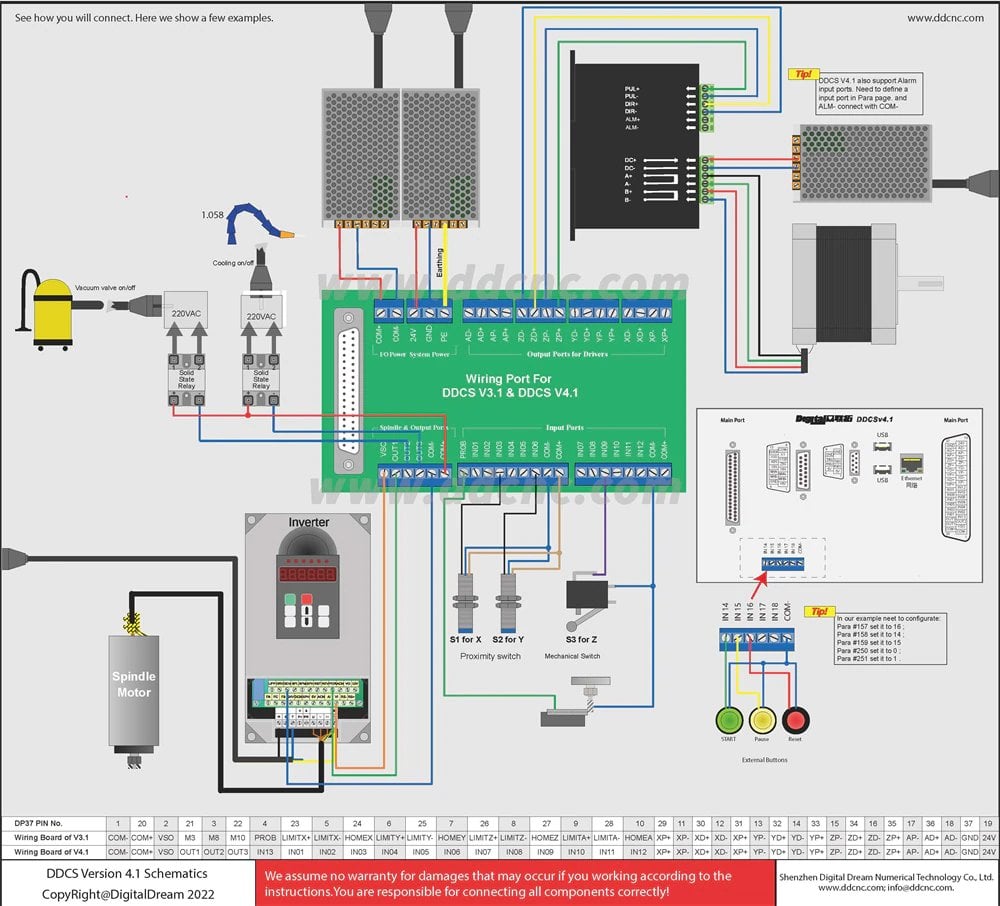

Kablolama kurulu:

Kullanıcılar tüm giriş ve çıkış portları yapılandırılabilir (parametre sayfasına gidin ve port numarasını gerektiği gibi yapılandırmak için "çıkış sinyali parametreleri" ve "giriş sinyali parametreleri" bulabilirsiniz.

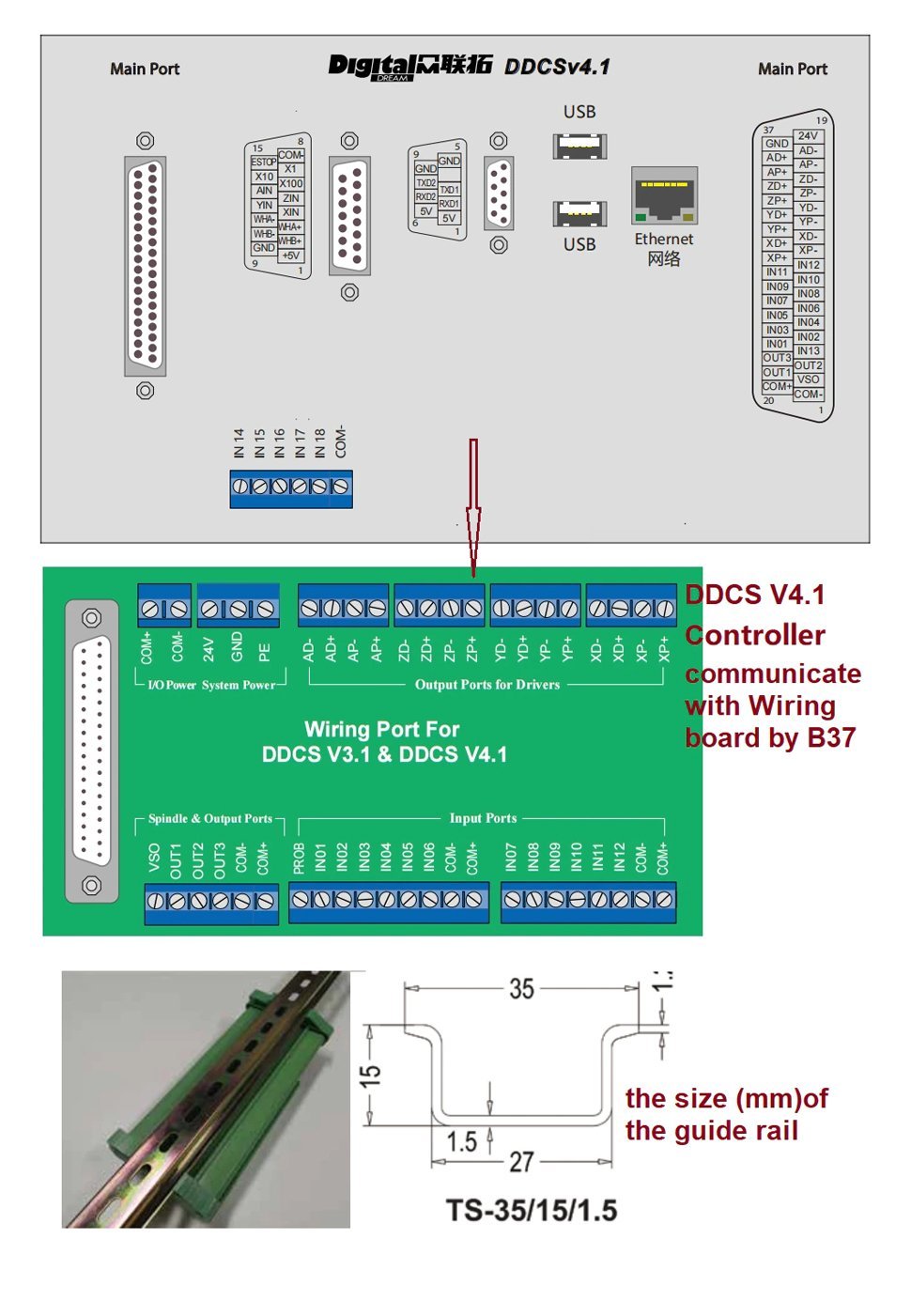

Kullanıcıların kontrol kabinine kontrolör takmasını kolaylaştırmak için DDCS V4.1 bir kablo terminali kartı sağlar. Kablolama kartı DB37 koruyuculu kablo ile kontrol sunucusuna bağlanır. Arayüzde çok sağlam ve güvenilir vida parçaları vardır.
Kullanıcı, kablolama kartını kontrol kabinine eşleşen C45 kılavuz rayı ile kurabilir, kılavuz rayının boyutu aşağıdaki şekilde gösterilir:
