Hs315 2.9 Kw S18000 220V İso30 Takım Değiştirmeli Hertz Spindle Motor

Hs315 2.9 Kw S18000 220V İso30 Takım Değiştirmeli Hertz Spindle Motor

Hs315 otomatik takım değiştiricili Hertz Spindle Motorların detaylı açıklamaları verilmiştir.En uygun fiyatlarla stoktan hemen teslim ile mağazamızdan satın alabilirsiniz.

Kod: HS315 - 2.18.033.220_ISO30

-Kullanılacak takımların G2,5 veya daha iyi bir dinamik dengeleme derecesine (ISO 1940'a göre) sahip olması gerekmektedir.

- Konikliğin geometrisi ISO30 için DIN69871 standardına uygun olmalıdır.

- Kullanacağınız bıçakların ve takım tutucunun üreticisi tarafından önerilen maksimum hız sınırlarını aşmamasına dikkat edin.

- Hasar görmüş olan ve (ISO1940'a göre) dengelemesi mükemmel olmayan aletleri kesinlikle kullanmayın.

- Takımı bağlamadan önce Takımın gireceği yerin temiz ve hasarsız olduğundan emin olunSadece kompakt, hafif, kısa ve iyi dengelenmiş olan takımlar ile yüksek devirlere çıkabilirsiniz.

- Takımlar ile üreticisinin önerdiğinden fazla kesme hızlarına çıkmayın.

- Takımın konik yüzeyleri ve iş milindeki yuvası temiz tutulmalıdır. Aksi halde güvenli bir şekilde sabitlenmez.

Ön Isıtma Nasıl Yapılır?

- Kullanılan rulmanlar çalışma ömrü boyunca tekrar yağlama istemeyen özel greslerle yağlanmıştır.
- Elektrospindle her gün ilk kez çalıştırıldığında aşağıda önerildiği gibi ısıtılmalıdır.
2 dakika boyunca maksimum nominal hızın % 50'si
2 dakika boyunca maksimum nominal hızın % 75'i
1 dakika boyunca maksimum nominal hızın % 100'ü

Dikkat Makine çalışırken, iş mili yüksek sıcaklıklara ulaşabilir. Gerekli önlemler alınmadan dokunmamaya çok dikkat edin.

TAKIM TUTUCU KİLİTLEME VE ÇIKARMA

- Pensetin açılması pnömatik baskı ile sağlanır. Geri dönüş ise yay baskısı ile olmaktadır. Takım tutucunun sabitlenmesi yay baskısı ile olmaktadır.
alet tutucusundaki eksenel kuvvet : 3200 N ± 10%
alet tutucu konisinin çıkarılması : 0,5 - 1,0 mm
- Tüm hertz Otomatik takım değiştirmeli spindle motorları, takım çıkarma sırasında pistonun şaft üzerindeki eksenel kuvvetini
nötralize eden ve hassas rulmanların hasar görmesini engelleyen mekanik bir sisteme sahiptir.

Dikkat: Basınçlı havanın kuru olduğundan emin olun.Tamamen kurumamış hava arızaya neden olabilir.

PULL STUD (tie-rod) - SAPLAMA (bağlantı rotu)

- Pull-stud'ın temiz ve hasar görmemiş olduğundan emin olun
- Pull-Stud ın dişini yüksek dirençli, diş sabitleyici sıvı ile kaplayın
(LOCTITE 270 veya başka bir eşdeğer ürün). - Pull-Stud ı Takıma 62 Nm torkla sıkın. - Diş sabitleyiciyi uyguladıktan sonra önerilen kuruma süresi tamamlanana kadar kullanmayın.
- Kullandığınız pull-stud ölçülerinin yandaki teknik resimle uyumlu olduğundan emin olun

Elektrikli Soğutma Fanı

 Spindle Motor boştayken bile yani her daim elektrikli fan soğutma amaçlı çalıştırılmalıdır.

Nominal Voltaj  VDC 24

Güç Gereksinimi  17,5 W

Min - Max ortam sıcaklığı  -20 - 65 °C

Hava Akımı   340 m³/h

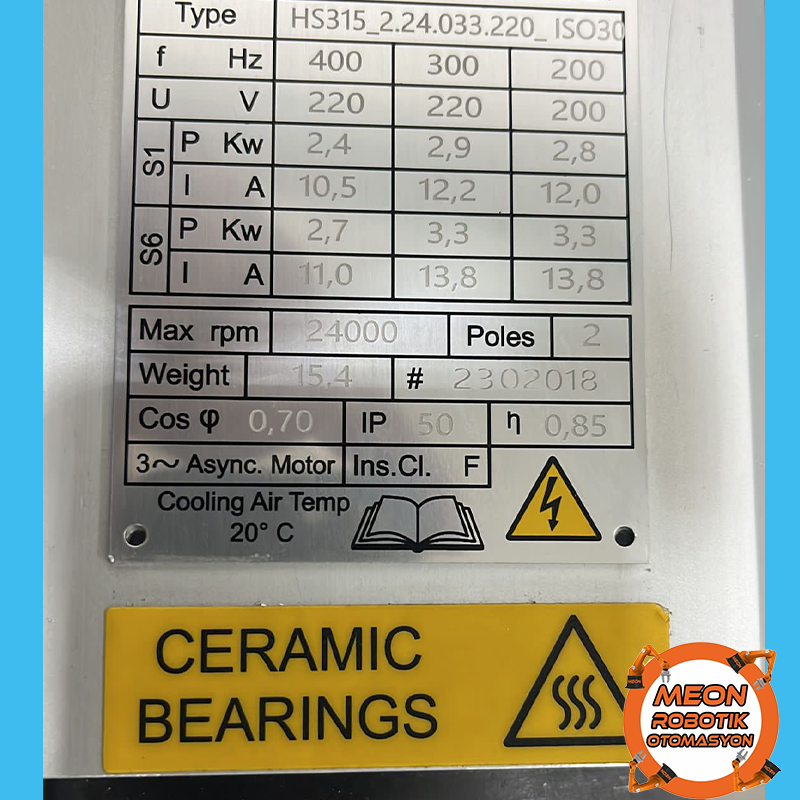

 Max Devir                       FREKANS                                     GÜÇ (kw)

RPM                                    HZ                               S6                           S1

18000                                300                            3.3 KW  (18000)       2.9 KW  (18000)

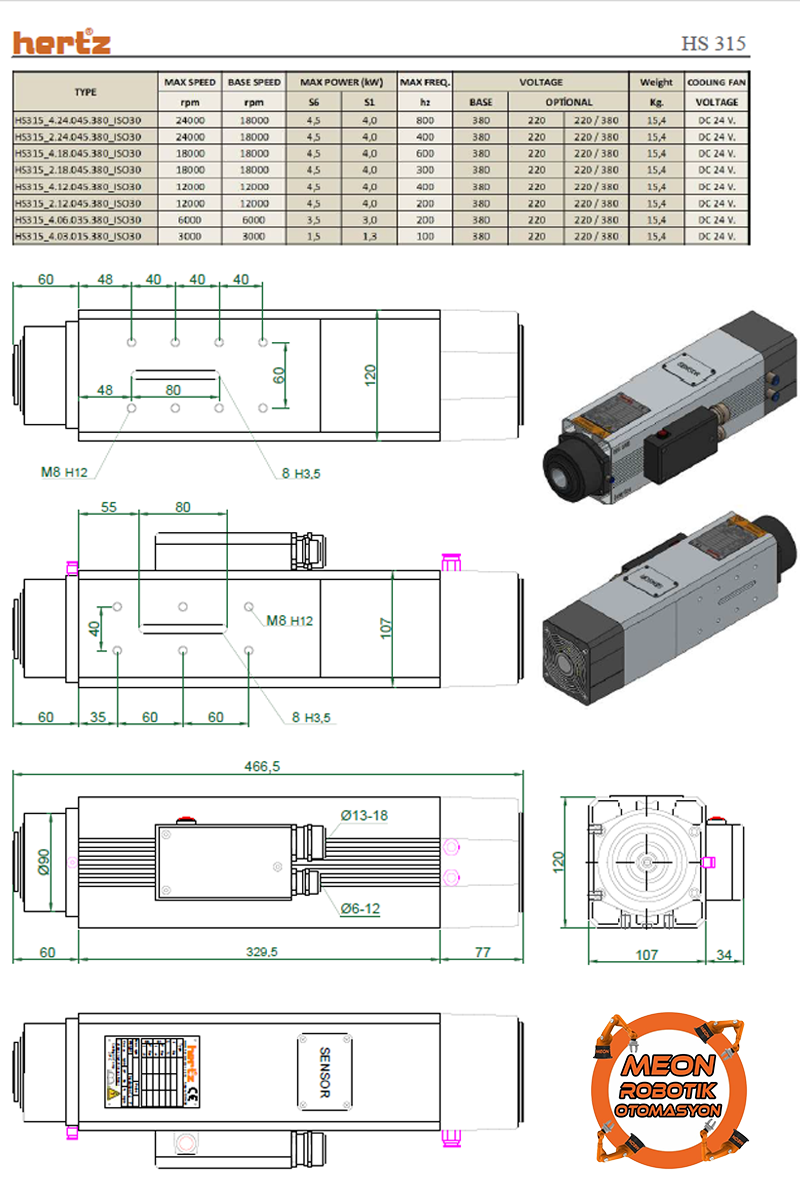

Hs315 2.9 Kw 220V S18000 İso30 Takım Değiştirmeli Hertz Spindle Motor teknik bilgi için tıklayınız.

Hs315-Hs316 Otomatik Takım Değiştiricili Spindle Motor kullanım kılavuzu için tıklayınız.
